Guide du processus d'usinage CNC : tournage, fraisage et usinage à 5 axes expliqués

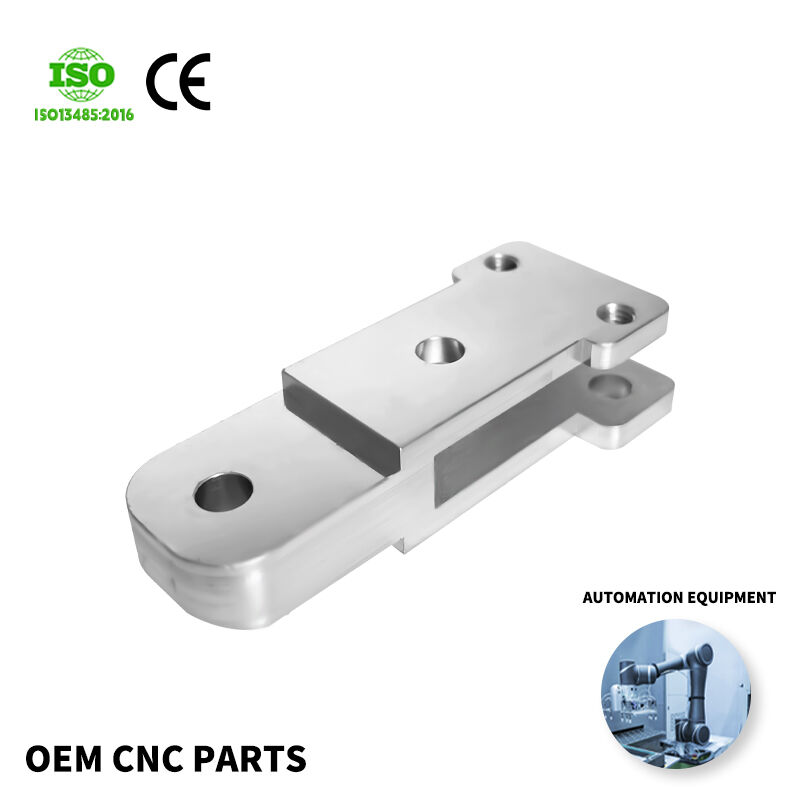

La fabrication moderne repose largement sur l’ingénierie de précision et les techniques de production automatisées. L’usinage CNC se situe au cœur de cette révolution technologique, transformant les matières premières en composants complexes avec une précision exceptionnelle. Des pièces aérospatiales aux dispositifs médicaux, l’usinage CNC est devenu indispensable dans tous les secteurs exigeant des tolérances serrées et une qualité constante. Ce guide complet examine les procédés fondamentaux, les applications et les avantages de l’usinage CNC dans les environnements manufacturiers contemporains.

Comprendre les subtilités de l'usinage CNC nécessite d'examiner ses processus fondamentaux, ses capacités technologiques et ses applications pratiques. L'évolution depuis l'usinage manuel vers des systèmes pilotés par ordinateur a révolutionné l'efficacité de la fabrication tout en préservant des normes de qualité supérieures. Les centres d'usinage CNC modernes intègrent des logiciels sophistiqués à du matériel de haute précision afin de garantir des résultats constants sur l'ensemble des séries de production.

Fondements de la technologie d'usinage CNC

Principes du contrôle numérique par ordinateur

Le contrôle numérique par ordinateur (CNC) représente une avancée majeure dans le domaine de la technologie de fabrication : il utilise des instructions programmées pour guider avec une précision exceptionnelle les mouvements des machines-outils. Le processus d'usinage CNC commence par un logiciel de conception assistée par ordinateur (CAO), qui génère des géométries détaillées des pièces ainsi que leurs spécifications. Ces plans numériques sont ensuite convertis en code lisible par la machine, lequel commande les outils de coupe le long de trajectoires prédéterminées.

L'intégration de systèmes de commande informatisés élimine les erreurs humaines tout en permettant la réalisation de géométries complexes qui seraient impossibles ou peu pratiques avec des méthodes d'usinage manuelles. Les systèmes modernes d'usinage à commande numérique (CNC) intègrent des mécanismes de rétroaction qui surveillent en continu la position de l'outil, la vitesse de la broche et les efforts de coupe afin de maintenir des performances optimales tout au long du processus de fabrication.

Des langages de programmation tels que le G-code et le M-code assurent une communication normalisée entre les logiciels de conception et les contrôleurs des machines. Ces systèmes de programmation permettent aux opérateurs de spécifier avec précision les coordonnées, les outils sélectionnés, les vitesses d'avance et les vitesses de coupe pour chaque opération de fabrication. Des centres d'usinage CNC avancés peuvent exécuter automatiquement des centaines d'instructions programmées, réduisant ainsi les temps de cycle tout en améliorant la reproductibilité.

Composants et systèmes des machines-outils

Les centres d'usinage à commande numérique (CNC) se composent de plusieurs composants essentiels qui travaillent ensemble pour assurer une enlèvement précis de matière et la fabrication de pièces. Le bâti de la machine assure la rigidité structurelle nécessaire pour maintenir la précision pendant les opérations de coupe. Les systèmes de broche fournissent la puissance de rotation aux outils de coupe tout en préservant leur concentricité et leur équilibre à diverses vitesses.

Les systèmes de mouvement linéaire, notamment les vis à billes et les guides linéaires, permettent un positionnement précis des outils de coupe par rapport aux pièces usinées. Ces composants doivent maintenir une précision inférieure au micron tout en résistant à des efforts de coupe importants. Les systèmes modernes d'usinage CNC intègrent des moteurs servo avancés ainsi qu’un retour d’information par codeur afin de garantir la précision du positionnement tout au long de séries de production prolongées.

Les systèmes de changement d’outils automatisent la sélection et le montage des outils de coupe appropriés pour des opérations spécifiques. Les changeurs d’outils automatiques peuvent contenir des dizaines d’outils, permettant ainsi aux centres d’usinage à commande numérique (CNC) d’effectuer plusieurs opérations sans intervention manuelle. Cette capacité réduit considérablement les temps de réglage et améliore l’efficacité globale des équipements dans les environnements de production.

Opérations et applications de tournage CNC

Procédés de fabrication basés sur le tour

Le tournage CNC constitue l’un des procédés d’usinage CNC les plus fondamentaux, utilisant des pièces en rotation et des outils de coupe fixes pour fabriquer des pièces cylindriques et des caractéristiques associées. Les opérations de tournage excellent particulièrement dans la production d’arbres, de goupilles, de douilles et d’autres composants présentant une symétrie de révolution, avec des finitions de surface et des précisions dimensionnelles remarquables. Le procédé commence par le serrage de la pièce dans un mandrin ou un système de mandrin à collet, qui tourne à des vitesses contrôlées.

Les tours à commande numérique moderne peuvent effectuer diverses opérations de tournage, notamment l’épaulement, le façonnage, le filetage et le perçage, le tout dans un seul montage. Les tours à usinage CNC multi-axes intègrent des outils motorisés qui permettent d’effectuer des opérations de fraisage tout en conservant la pièce dans le centre de tournage. Cette intégration réduit les manipulations nécessaires et améliore la précision des pièces en maintenant des points de référence constants.

Les centres de tournage avancés sont dotés de broches secondaires qui permettent d’usiner complètement une pièce en une seule opération. Ces systèmes peuvent transférer des pièces partiellement usinées d’une broche à l’autre, ce qui permet de réaliser des pièces complexes comportant des caractéristiques aux deux extrémités, sans intervention manuelle. De telles capacités rendent les opérations de tournage CNC particulièrement efficaces, tant pour les prototypes que pour les applications de production.

Techniques et outillages de tournage de précision

Obtenir des résultats supérieurs en tournage CNC exige une sélection rigoureuse des outils de coupe, des paramètres opératoires et des méthodes de serrage de la pièce. La géométrie des plaquettes, les matériaux de revêtement et la préparation des arêtes influencent considérablement la qualité de l’état de surface et la durée de vie des outils. Les plaquettes en carbure dotées de revêtements spécialisés peuvent résister à de hautes vitesses de coupe tout en conservant des arêtes de coupe tranchantes pendant de longues périodes.

Les systèmes de lubrifiant-refroidissant jouent un rôle essentiel dans les opérations de tournage CNC, car ils permettent de maîtriser les températures de coupe et d’évacuer les copeaux de la zone de coupe. Une application adéquate du lubrifiant-refroidissant évite les dommages thermiques tant sur les pièces usinées que sur les outils de coupe, tout en améliorant la qualité de l’état de surface. Les systèmes de lubrifiant-refroidissant à haute pression peuvent également faciliter l’évacuation des copeaux lors d’opérations de tournage profond.

La précision de la fixation des pièces influence directement la qualité des pièces usinées en tournage. Des mandrins et des systèmes de pinces de précision réduisent au minimum la concentricité et maintiennent des forces de serrage constantes tout au long des cycles d’usinage. Des dispositifs de fixation spécialisés peuvent être nécessaires pour les pièces à géométrie irrégulière ou pour les pièces nécessitant l’usinage de plusieurs caractéristiques dans des orientations spécifiques.

Procédés et capacités de fraisage CNC

Opérations de fraisage multi-axes

Le fraisage CNC englobe une vaste gamme d’opérations d’usinage CNC qui utilisent des outils de coupe rotatifs pour enlever du matériau sur des pièces fixes. Contrairement aux opérations de tournage, le fraisage permet de créer des géométries complexes en trois dimensions, notamment des cavités, des rainures, des surfaces profilées et des caractéristiques complexes. Les centres de fraisage modernes offrent plusieurs axes de mouvement, ce qui permet de réaliser des géométries de pièces sophistiquées et de réduire le nombre de mises en position.

L'usinage à trois axes représente la configuration la plus courante, offrant un mouvement linéaire selon les directions X, Y et Z. Ces systèmes excellent dans la production de surfaces planes, de poches simples et de perçages, avec une excellente précision et reproductibilité. Des techniques de programmation avancées permettent aux centres d'usinage CNC à trois axes de créer des surfaces complexes profilées grâce à une planification rigoureuse du parcours de l’outil et à de faibles distances d’empiètement.

Les systèmes d'usinage à quatre et cinq axes ajoutent des axes de rotation qui permettent à l’outil de coupe d’accéder à plusieurs surfaces de la pièce sans repositionnement de celle-ci. Ces capacités avancées d’usinage CNC réduisent les temps de montage, améliorent la précision et permettent la fabrication de pièces qui seraient impossibles à réaliser avec des systèmes à trois axes. Des composants aéronautiques complexes et des implants médicaux nécessitent fréquemment un usinage multi-axes pour obtenir des résultats optimaux.

Finition de surface et contrôle qualité

Obtenir des finitions de surface supérieures en fraisage CNC exige une compréhension des relations entre les paramètres de coupe, la géométrie de l’outil et les propriétés du matériau. Les avances, les vitesses de broche et la profondeur de passe influencent considérablement la rugosité de surface et la précision dimensionnelle. L’optimisation de ces paramètres pour des matériaux et des géométries de pièces spécifiques garantit une qualité constante sur l’ensemble des séries de production.

Les stratégies de trajectoire d’outil influencent fortement la qualité de la finition de surface lors des opérations de fraisage CNC. Le fraisage ascendant produit généralement de meilleures finitions de surface que le fraisage descendant, grâce à une formation améliorée des copeaux et à une réduction de l’écrouissage. Des passes de finition spécialisées, avec de faibles pas d’emprunt et des efforts de coupe légers, permettent d’obtenir des finitions de surface miroir sur des matériaux adaptés.

Les systèmes de mesure en cours de fabrication permettent une surveillance en temps réel de la qualité pendant les opérations de fraisage. Les systèmes à palpeur peuvent vérifier les dimensions des pièces et l'emplacement des surfaces sans retirer les pièces des montages machines. Cette capacité permet une compensation automatique de l'usure des outils et des effets thermiques qui pourraient autrement compromettre la précision des pièces dans les opérations d'usinage CNC.

Systèmes avancés d'usinage CNC à 5 axes

Commande simultanée multi-axes

L'usinage CNC à cinq axes représente l'apogée de la flexibilité manufacturière, permettant la commande simultanée de trois axes linéaires et de deux axes rotatifs. Cette capacité permet aux outils de coupe d'aborder les pièces sous pratiquement n'importe quel angle, éliminant ainsi le besoin de multiples mises en position et de montages complexes. Le résultat est une amélioration de la précision, une réduction des temps de cycle et la possibilité d'usiner des géométries auparavant impossibles.

Cinq axes simultanés usinage CNC permet une orientation optimale de l'outil de coupe pour chaque opération d'usinage. Cette capacité maintient des charges de copeaux et des vitesses de surface constantes, tout en minimisant les efforts de coupe et la déformation de l'outil. Les systèmes de programmation avancés calculent automatiquement les trajectoires d'outil qui évitent les collisions tout en optimisant les conditions de coupe pour chaque surface usinée.

L'intégration de systèmes de tables inclinables et rotatives avec les axes linéaires traditionnels offre une flexibilité manufacturière sans précédent. Des pièces complexes comportant des dégagements, des poches profondes et des caractéristiques internes intriquées peuvent ainsi être réalisées en une seule prise. Cette capacité élimine l'accumulation des erreurs de réglage tout en réduisant les manipulations nécessaires et les risques associés pour la qualité dans les opérations d'usinage CNC.

Considérations liées à la programmation et au réglage

La programmation des systèmes d'usinage CNC à cinq axes nécessite des logiciels spécialisés et une formation approfondie des opérateurs. Les systèmes de fabrication assistée par ordinateur doivent tenir compte de la cinématique de la machine, de la compensation de la longueur de l’outil et de l’évitement des collisions lors de la génération des trajectoires d’outil. Des fonctionnalités avancées de simulation permettent de vérifier les programmes avant le début effectif de l’usinage, évitant ainsi des erreurs coûteuses et des dommages à la machine.

La fixation des pièces devient de plus en plus critique dans l’usinage CNC à cinq axes en raison des mouvements complexes et des forces de coupe variables mises en jeu. Des étaux de précision, des montages spécifiques et des systèmes de fixation sous vide doivent maintenir solidement les pièces tout en offrant un accès libre de l’outil à toutes les surfaces requises. Une conception adéquate des montages prend en compte à la fois les exigences mécaniques et les limitations liées à la programmation.

Les systèmes de compensation de la longueur et du diamètre des outils doivent tenir compte des changements d'orientation des outils par rapport aux surfaces des pièces lors des opérations d'usinage CNC à cinq axes. Les contrôleurs avancés intègrent des fonctions de prédiction (look-ahead) qui ajustent les vitesses d'avance et les paramètres de coupe en fonction des segments de programme à venir. Cette capacité garantit des finitions de surface constantes et une précision dimensionnelle tout au long des cycles d'usinage complexes.

Considérations liées aux matériaux dans l'usinage CNC

Traitement des métaux et des alliages

La sélection des matériaux influence considérablement les procédés d'usinage CNC, les exigences relatives aux outils de coupe et les tolérances réalisables. Les métaux courants, tels que l'aluminium, l'acier et l'acier inoxydable, présentent chacun des défis et des opportunités spécifiques dans les applications manufacturières. Les alliages d'aluminium s'usinent facilement à des vitesses de coupe élevées et offrent d'excellentes finitions de surface, ce qui les rend très populaires pour les composants aéronautiques et automobiles.

Les alliages d'acier nécessitent des outils de coupe plus robustes et des paramètres de coupe conservateurs en raison de leur résistance supérieure et de leur tendance à l'écrouissage. La sélection appropriée des outils et l'application correcte du fluide de coupe deviennent essentielles pour assurer la durée de vie des outils et la qualité des pièces lors des opérations d'usinage CNC sur acier. Les aciers trempés peuvent nécessiter des outils de coupe spécialisés et des techniques spécifiques afin d'obtenir des résultats satisfaisants.

Les alliages exotiques, notamment le titane, l'Inconel et autres superalliages, posent des défis importants lors de l'usinage CNC en raison de leur résistance mécanique, de leur résistance à la chaleur et de leur écrouissage. Ces matériaux exigent souvent des outils de coupe spécialisés, des systèmes avancés de lubrification/refroidissement et des stratégies d'usinage adaptées afin d'atteindre une productivité et une qualité de pièce acceptables. Une bonne compréhension des propriétés des matériaux permet d'optimiser les paramètres de coupe pour des applications spécifiques.

Plastiques et matériaux composites

L'usinage CNC des matériaux plastiques nécessite des approches différentes de celles utilisées pour l'usinage des métaux, en raison de leur sensibilité thermique et de leurs propriétés mécaniques variables. Les thermoplastiques peuvent fondre ou se déformer si une chaleur excessive est générée pendant les opérations de coupe. L'utilisation d'outils de coupe tranchants, de vitesses de coupe adaptées et d'une évacuation efficace des copeaux permet de prévenir les dommages thermiques dans les applications d'usinage CNC de plastiques.

Les matériaux composites posent des défis uniques en raison de leur structure hétérogène et de leur tendance à la délaminage. Les composites en fibre de carbone exigent des outils de coupe spécialisés dotés de revêtements diamantés ou carbures afin de conserver des arêtes de coupe tranchantes. Un support et un serrage adéquats du pièces empêchent le délaminage tout en permettant d'obtenir des découpes nettes sur les bords lors des opérations d'usinage CNC de composites.

Le choix du liquide de refroidissement devient critique lors de l'usinage de certains plastiques et matériaux composites. Certains matériaux peuvent être endommagés par des liquides de refroidissement à base d'eau, ce qui nécessite l'utilisation de fluides de coupe spécialisés ou de techniques d'usinage à sec. Une bonne compréhension de la compatibilité des matériaux garantit des résultats optimaux tout en évitant d'endommager des pièces coûteuses dans les applications d'usinage CNC.

Assurance qualité et méthodes d'inspection

Techniques de vérification dimensionnelle

L'assurance qualité dans l'usinage CNC commence par des méthodes adéquates de mesure et d'inspection permettant de vérifier la conformité des pièces aux spécifications techniques. Les machines à mesurer tridimensionnelles offrent des capacités de mesure en trois dimensions avec une précision exceptionnelle pour les pièces complexes. Ces systèmes permettent de vérifier automatiquement les cotes critiques, les tolérances géométriques et les profils de surface.

Les systèmes de palpage en machine permettent l’inspection en temps réel des pièces sans retirer les pièces usinées des montages de la machine. Cette capacité permet de détecter immédiatement les erreurs dimensionnelles et d’appliquer automatiquement des corrections liées à l’usure des outils ou aux effets thermiques. La mesure en cours d’usinage améliore considérablement la qualité des pièces tout en réduisant le temps d’inspection dans les opérations d’usinage CNC.

Les techniques de maîtrise statistique des procédés permettent d’identifier les tendances et les variations dans les procédés d’usinage CNC avant qu’elles ne conduisent à des pièces non conformes. Les cartes de contrôle suivent dans le temps les dimensions critiques, ce qui permet d’effectuer des ajustements préventifs afin de maintenir la capacité du procédé. Cette approche réduit au minimum les rebuts tout en garantissant une qualité constante des pièces tout au long des séries de production.

Évaluation de la qualité de surface

La mesure de l'état de surface nécessite des équipements et des techniques spécialisés pour quantifier avec précision les paramètres de rugosité de surface. Les profilomètres mesurent les caractéristiques de texture de surface, notamment la rugosité moyenne, la hauteur crête-valley et le rapport de portance. Ces mesures garantissent que les pièces répondent aux exigences fonctionnelles en matière de résistance à l'usure, d'étanchéité et d'apparence esthétique dans les applications d'usinage CNC.

L'inspection visuelle reste essentielle pour détecter les défauts de surface qui pourraient ne pas être capturés par les systèmes de mesure automatisés. Des inspecteurs formés sont capables d'identifier les marques d'outil, les motifs de vibration (chatter) et autres irrégularités de surface indiquant des problèmes liés au procédé. Un éclairage adéquat et des techniques d'inspection appropriées assurent une évaluation cohérente de la qualité de surface dans les opérations d'usinage CNC.

Les systèmes avancés de métrologie intègrent plusieurs techniques d’inspection afin d’assurer une évaluation complète des pièces. Les systèmes de mesure optique permettent d’évaluer rapidement, simultanément, l’état de surface, les dimensions et les caractéristiques géométriques. Ces approches intégrées améliorent l’efficacité des inspections tout en fournissant une documentation détaillée de la qualité des pièces dans les environnements de production d’usinage CNC.

FAQ

Quelles sont les principales différences entre l’usinage CNC à 3 axes et à 5 axes ?

L’usinage CNC à 3 axes assure un mouvement linéaire selon les axes X, Y et Z, ce qui le rend adapté aux surfaces planes et aux géométries simples. Les systèmes à 5 axes ajoutent deux axes de rotation, permettant d’accéder à l’outil sous plusieurs angles sans repositionner la pièce. Cette capacité supplémentaire réduit les temps de montage, améliore la précision et permet d’usiner des géométries complexes qui seraient impossibles à réaliser avec des systèmes à 3 axes.

Comment choisir les bons outils de coupe pour les opérations d’usinage CNC ?

Le choix des outils en usinage CNC dépend des propriétés du matériau, de la géométrie de la pièce et de l’état de surface requis. Prenez en compte la géométrie de la plaquette, les matériaux de revêtement et la préparation du tranchant pour des applications spécifiques. Les outils en carbure conviennent bien à la plupart des métaux, tandis que des outils en diamant ou en céramique peuvent être nécessaires pour des matériaux spécialisés. Consultez les recommandations du fabricant d’outils et effectuez des essais afin d’optimiser les performances pour vos besoins spécifiques en usinage CNC.

Quels facteurs influencent la qualité de l’état de surface en usinage CNC ?

L’état de surface en usinage CNC est influencé par la vitesse de coupe, l’avance, la géométrie de l’outil et la rigidité de la machine. Des vitesses de coupe plus élevées améliorent généralement l’état de surface, tandis qu’une avance excessive peut provoquer des marques d’outil. Des outils coupants affûtés, dotés d’une géométrie adaptée, produisent un meilleur état de surface que des outils usés ou inadaptés. Les vibrations de la machine et une fixation insuffisante de la pièce peuvent également nuire négativement à la qualité de la surface lors des opérations d’usinage CNC.

Comment puis-je réduire les temps de cycle en usinage CNC sans compromettre la qualité ?

L’optimisation des temps de cycle en usinage CNC exige un équilibre entre les paramètres de coupe, les trajectoires d’outil et les procédures de montage. Utilisez des vitesses de coupe et des avances adaptées aux matériaux spécifiques, réduisez au minimum les changements d’outils grâce à une meilleure sélection d’outils, et optimisez les trajectoires d’outil afin de diminuer le temps non productif. Envisagez des stratégies d’usinage à haute efficacité et des trajectoires trochoidales pour un enlèvement de matière plus rapide tout en préservant la qualité des pièces dans les applications d’usinage CNC.
